PGA 소켓 어댑터

PGA 소켓 어댑터 제품을, 우리는 중국에서 전문 제조 업체입니다, PGA 소켓에서 mPGA 소켓를 공급 업체 / 공장 도매 고품질 의 제품의 집적 회로 소켓을 R & D 및 제조, 우리가 가지고있는 완벽한 서비스 및 기술 지원 - 판매 후. 당신의 협력을 기대!

중국 PGA 소켓 어댑터 공급 업체

PGA 소켓 핀 그리드 어레이 소켓
PGA라고 약칭되는 핀 그리드 어레이는 집적 회로 패키징 유형입니다. PGA에서 패키지는 정사각형 또는 직사각형이며 패키지의 밑면에 핀이 규칙적으로 배열되어 있습니다. 핀은 일반적으로 2.54mm (0.1 ") 이격되어 있으며 포장 밑면 전체를 덮을 수도 있고 아닐 수도 있습니다.
PGA는 종종 스루 홀 방법을 사용하여 인쇄 회로 기판에 장착되거나 소켓에 삽입됩니다. PGA는 듀얼 인라인 패키지 (DIP)와 같은 이전 패키지보다 집적 회로 당 더 많은 핀을 허용합니다.

PGA 소켓 및 어댑터
낮은 삽입 력 PGA (Pin Grid Array) 소켓 및 어댑터는 수백 가지 나사 가공 터미널 선택 사항을 갖춘 다양한 RoHS 준수 절연체로 제공됩니다. 인터 스티 셜 패턴을 포함하여 거의 모든 PGA 풋 프린트를 수용 할 수 있습니다.

PGA 소켓 및 어댑터   개요
사실상 모든 응용 프로그램을위한 견고한 구조
다양한 재료, 길이 및 크기
PGA 장치 교체, 수리 또는 업그레이드를위한 비용 효율적인 방법
솔더 프리폼 단자와 같은 독창적 인 옵션으로 혼합 SMT / 쓰루 홀 어플리케이션에서 웨이브 솔더링을 사용할 필요가 없습니다.
RoHS 준수 절연체 및 나사 가공 터미널은 무연 처리와 호환 가능합니다. 무광택 주석 / 금 (MG) 또는 금 / 금 (GG) 도금을 선택하십시오

Antenk의 PGA (Pin Grid Array) 소켓
복잡한 인쇄 회로는 고가의 집적 회로 (IC)에 직접 솔더링하는 위험이 있습니다. 소켓을 사용하는 것이 답입니다. 소켓을 사용하면 비용 효율적이며 보드 디자인이 단순 해지는 이점이 있습니다.

Antenk의 프로세서 소켓 라인은 Intel 및 AMD 기반 마이크로 프로세서 패키지와 함께 사용하도록 설계되었습니다. 소켓 유형에는 랜드 그리드 어레이 (LGA), 마이크로 핀 그리드 어레이 (mPGA) 및 PGA (삽입력이 낮음)가 있습니다. mPGA 및 PGA 소켓은 노트북 PC, 데스크탑 PC 및 서버용 다양한 마이크로 프로세서 패키지 용으로 설계되었습니다. 사용자 정의 응용 프로그램의 경우 압축 소켓을 특정 응용 프로그램에 맞게 구성 할 수 있습니다.

mPGA / PGA (ZIF)
이 소켓은 마이크로 프로세서 PGA 패키지에 ZIF (Zero Insertion Force) PGA 인터페이스를 제공하며 표면 실장 기술 (SMT) 납땜으로 PCB에 부착됩니다. PGA 소켓은 단일 레버, 스크루 드라이버 및 육각 렌치 작동 방식으로 최대 989 위치의 배열로 제공됩니다.
PGA 소켓 (LIF)
이 소켓은 주로 PCB 설계에 스루 홀 솔더 부착을 사용하는 마이크로 프로세서 패키지 테스트 어플리케이션에 사용됩니다. 접촉부는 스크루 머신 외부 슬리브이며 스탬프 처리되고 성형되거나 내부 접점이 그려져 있습니다. 맞춤 배열은 1,000 개 이상의 위치에서 사용할 수 있습니다.

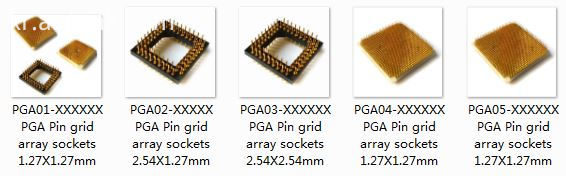

핀 그리드 어레이 (PGA) 소켓 유형
mPGA
PGA

PGA

PGA 소켓 일반적인 응용 분야 :
핀의 수작업 로딩을 없애고 솔더 조인트 가시성, 낮은 프로파일의 부품 마운팅 또는 보드 짝짓기를 용이하게하십시오.
